چیلر تراکمی هوا خنک ۴۶ تن واقعی (۶۰ تن نامی) هایواتر مدل hiwater CH 60 A 2
مشخصات فنی کلی چیلر تراکمی هوا خنک ۴۶ تن واقعی (۶۰ تن نامی) هایواتر مدل hiwater CH 60 A 2 :
چیلر هوایی با ظرفیت نامی ۶۰ تن تبرید نامی و ۴۶ تن تبرید واقعی مجهز به کمپرسور اسکرال مناسب برای کاربردهای تهویه مطبوع
- مدل دستگاه : HIWATER CH 60 A 2
- ظرفیت برودتی واقعی : ۱۶۱.۷۸ Kw / 46 TR
- ضریب عملکرد دستگاه : ۱۰.۴۵
- نوع مبرد : R22
- تعداد کمپرسور : ۴
- تعداد مدار : ۲
- مصرف برق چیلر : ۵۵.۴ Kw
- جریان مصرفی چیلر : ۱۰۵.۴ A
- برق ورودی : 380V/3ph/50Hz
- شیر انبساط : Electronic
- ابعاد حدودی : Length 3400 mm / Width 2200 mm / Height 2000 mm
مشخصات فنی بدنه و شاسی
بدنه از ورق خمکاریشده متناسب با ظرفیت دستگاه، با پوشش رنگ الکترواستاتیک به ضخامت فیلم خشک حداقل ۶۰
میکرون متر، مقاوم در برابر خوردگی و زنگزدگی ساخته میشود
- نوع بدنه : Modular with Bolt Fittings
- جنس بدنه : Galvanized Carbon steel
- نوع پوشش بدنه : Electrostatic Powder
- ضخامت پوشش بدنه : ۶۰ μm
- لرزه گیر : Rubber Damper
مشخصات فنی کمپرسور
چیلر مجهز به ۴ دستگاه کمپرسور اسکرال ساخت شرکت Copeland با ظرفیت نامی ۱۵ تن تبرید مناسب برای کاربردهای تهویه مطبوع میباشد.
- نوع کمپرسور : hermetic Scroll
- تعداد کمپرسور : ۴
- ظرفیت نامی کمپرسور : ۱۵ hp
- تعداد مدار چیلر : ۲
- برند کمپرسور : Copeland
- مدل کمپرسور : ZR 190
- نوع مبرد : R22
- نوع عملیاتی : Standard
- کنترل ظرفیت : ۱-Step Capacity Control
- ظرفیت برودتی هر کمپرسور : ۴۰.۵ Kw / 11.54 TR
- برق مصرفی هر کمپرسور : ۱۲.۰۵ Kw
- جریان مصرفی هر کمپرسور : ۲۳.۵۲ A
- ضریب عملکرد کمپرسور : ۳.۳۶
- دمای چالش : ۱۲۵ °F
- دمای تبخیر : ۳۸ °F
- مافوق گرم خط مکش : ۱۴ °F
- مادون سرد در کندانسور : ۷ °F
- برق ورودی : 380V/3Ph/50Hz
مشخصات فنی اواپراتور
اواپراتور چیلر از نوع پوسته و لوله، پوسته از لوله استاندارد آهنی و لوله ها از جنس مسی با قطر ۵/۸ اینچ و ضخامت ۰.۸۱ میلی متر برند قائم یا باهنر مجهز به پروفیل ستارهای جهت انتقال حرارت بیشتر بین دو سیال
- نوع اواپراتور : DX Shell and Tube
- تعداد اواپراتور : ۱
- مشخصات پوسته : Carbon Steel
- مشخصات لوله : Copper Tube 5/8 inch
- ضخامت لوله : ۰.۸۱ mm
- مشخصات صفحه لوله : Carbon Steel ST37
- تعداد مدار : ۲
- مایع خنک کننده : water
- دمای آب ورودی / خروجی اواپراتور : ۵۵/۴۵ °F
- نرخ جریان آب هر اواپراتور : ۱۰۵ GPM
- ضریب رسوب گذاری : ۰.۰۰۰۰۲ m2.k/w
- فشار آزمون نشتی یابی سمت مبرد : ۲۵۰ psig
- فشار آزمون نشتی یابی سمت آب : ۲۲۰ psig
- سایز اتصال ورودی آب : ۳.۱/۲ in
- سایز اتصال خروجی آب : ۳.۱/۲ in
- عایق : Coated EPDM
مشخصات فنی کندانسور
کندانسور چیلر ساخته شده از لوله های مسی سایز ۳/۸ اینچ و ضخامت ۰.۳۵ میلیمتر برند قائم یا باهنر و فین آلومینیومی موجدار با روکش بلوفین و مجهز به الکتروفن آکسیال
نوع کندانسور : High efficiency fin and tube
کویل
- جنس لوله : Copper
- سایز لوله : ۳/۸ inch
- ضخامت لوله : ۰.۳۵ mm
- سطح پیشانی : ۹۶ sq.Ft
- جنس فین : Aluminum
- ضخامت فین : ۱۳۰ μm
- نوع اتصال فین و لوله : Mechanical Expand
- تعداد ردیف : ۴
- تعداد فین در اینچ : ۱۲
فن
- نوع فن : Axial External Rotor
- برند فن : Zilabeg
- تعداد فن : ۲
- اندازه فن : ۸۰ cm
- برق مصرفی : ۱.۶ Kw
- دور فن : ۸۹۵ RPM
- درجه نفوذ پذیری : ۵۴ IP
- کلاس عایقی : CL.F
- برق ورودی : 380V/3Ph/50Hz
مشخصات فنی مدار برودت
مدار برودت چیلر شامل ریسیور، شیشه بازدید، شیرسرویس، شیربرقی، شیر اطمینان، فیلتر درایر و فیلتر خط مکش می باشد
- شیر برقی : Castel/Danfoss
- شیر سرویس : Castel/Danfoss
- شیشه بازدید : Castel/Danfoss
- فیلتر رطوبت گیر : Castel/Danfoss/GMC
مشخصات فنی لوازم کنترلی
مجهز به فلوسوئیچ ، آنتی فریز و شیر انبساط ترموستاتیکی ( Thermostatic Expansion Valve )
- شیر انبساط ترموستاتیکی : Carel / Danfoss
- سنسور دمای سوپر هست : ۱۰۰۰ PT
- سنسور دمای آب : pt 100/ntc
- سنسور ضد یخ زدگی : pt 100/ntc
- فشار ترانسمیتر : Wika / Danfoss
- کنترل فشار مکانیکی : Wika/Danfoss

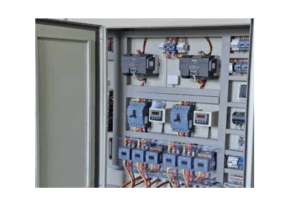

مشخصات فنی تابلو برق
تابلو برق ساخته شده از ورق فوالدی با روکش رنگ الکتروستاتیک پودری با ضخامت فیلم خشک حداقل ۸۰ میکرونمتر
- مشخصات بدنه تابلو : Steel Sheet with Electrostatic powder Coating
- درجه نفوذپذیری : IP 54
- میکروپروسسو : Danfoss
- کلید مینیاتوری : Siemens/Schneider
- کلید حرارتی : Siemens/Schneider
- کنتاکتور : Siemens/Schneider
- کنترل فاز : Siemens/Schneider
- کلید سلکتوری Raad
- چراغ سیگنال : Raad
- ترمینال : Raad
- برق ورودی : 380V/3ph/ 50Hz
برند تجهیزات مورد استفاده در دستگاه
Chassis & Body: HIWATER Iran
Compressor Copeland :Thailand
Condenser coil : HIWATER Iran
Condenser Fan : Zilabeg Iran
Evaporator: HIWATER Iran
Expansion Valve: Danfoss Denmark
Danfoss :Denmark
Siemens: Germany
Electrical :parts
Schneider :France
