مبدل صفحه‌ای استیل: معرفی، کاربردها و مزایا
مبدل‌های حرارتی به‌طور گسترده در صنایع مختلف برای انتقال حرارت از یک سیال به سیال دیگر استفاده می‌شوند. یکی از انواع مهم مبدل‌های حرارتی، مبدل صفحه‌ای استیل است که به دلیل ویژگی‌های خاص خود در بسیاری از کاربردهای صنعتی و تجاری استفاده می‌شود. در این مقاله به معرفی مبدل‌های صفحه‌ای استیل، نحوه عملکرد، مزایا، کاربردها و ویژگی‌های آن‌ها خواهیم پرداخت.
مبدل صفحه‌ای استیل چیست؟

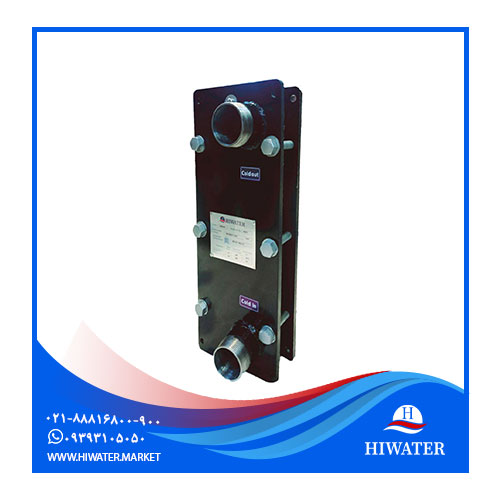

مبدل صفحه‌ای استیل یک دستگاه برای انتقال حرارت بین دو یا چند سیال است که به‌طور معمول در صنایع مختلف از جمله صنایع شیمیایی، نفت و گاز، پتروشیمی، غذا و دارو، تهویه مطبوع و بسیاری دیگر استفاده می‌شود. این مبدل‌ها از تعدادی صفحات استیل نازک تشکیل شده‌اند که در کنار یکدیگر قرار می‌گیرند تا مسیری برای جریان سیالات فراهم کنند. صفحات در این مبدل‌ها به‌گونه‌ای طراحی شده‌اند که سطح تماس زیادی را برای انتقال حرارت ایجاد کنند.
ساختار و اجزای مبدل صفحه‌ای استیل
مبدل صفحه‌ای استیل از اجزای مختلفی تشکیل شده است که هرکدام وظیفه خاصی دارند:
صفحات استیل:صفحات اصلی مبدل‌های صفحه‌ای از جنس استیل ضدزنگ (عموماً استیل ۳۰۴ یا ۳۱۶) ساخته می‌شوند که مقاومت بالایی در برابر خوردگی دارند. این صفحات به‌صورت متناوب با فاصله‌های مشخص روی یکدیگر قرار می‌گیرند تا کانال‌هایی برای جریان سیالات ایجاد شود.
گسکت‌ها (واشرها):گسکت‌ها میان صفحات قرار می‌گیرند تا از نشتی سیالات جلوگیری کرده و جریان مایعات را در مسیرهای تعیین‌شده هدایت کنند. این واشرها اغلب از مواد مقاوم در برابر حرارت و فشار ساخته می‌شوند.
قاب (Frame):قاب یا بدنه مبدل صفحه‌ای برای نگهداری و پشتیبانی از صفحات و گسکت‌ها طراحی شده است. این قاب معمولاً از فولاد ضدزنگ ساخته می‌شود تا مقاومت و دوام بالایی داشته باشد.
پورت‌های ورودی و خروجی:در دو طرف مبدل صفحه‌ای استیل، پورت‌هایی برای ورود و خروج سیالات طراحی شده است که سیال گرم و سرد از طریق این پورت‌ها وارد و خارج می‌شود.
سیستم فشار:در برخی از مبدل‌های صفحه‌ای، سیستم‌های فشار برای کنترل جریان سیالات و تنظیم دما وجود دارند که عملکرد بهینه دستگاه را تضمین می‌کنند.
شاید دوست داشته باشید درباره قیمت چیلر و بهترین تولیدکنندگان چیلر در ایران و جهان بیشتر بدانید ، پس بر روی آن کلیک کنید.
نحوه عملکرد مبدل صفحه‌ای استیل
عملکرد مبدل صفحه‌ای استیل بر اساس انتقال حرارت از یک سیال به سیال دیگر است. سیال گرم از یک مسیر و سیال سرد از مسیر دیگری عبور می‌کند. صفحات استیل با طراحی خاص خود، سطح تماس بالایی را برای انتقال حرارت ایجاد می‌کنند. در این سیستم، سیالات با هم تماس مستقیم ندارند و حرارت از طریق صفحات به یکدیگر منتقل می‌شود.
سیال گرم معمولاً از یک طرف مبدل وارد می‌شود و پس از انتقال حرارت، از طرف دیگر خارج می‌شود. سیال سرد نیز به‌طور مشابه عمل می‌کند، ولی به‌طور جداگانه از مسیر دیگری عبور می‌کند. طراحی خاص صفحات باعث می‌شود که جریان سیالات به‌طور بهینه مدیریت شود و انتقال حرارت به‌طور مؤثری صورت گیرد.
شاید دوست داشته باشید درباره هزینه بوستر پمپ و قیمت چیلر آب خنک بیشتر بدانید ، پس بر روی آن کلیک کنید.
مزایای استفاده از مبدل صفحه‌ای استیل
افزایش کارایی انتقال حرارت:مبدل‌های صفحه‌ای استیل به دلیل طراحی خاص صفحات و وجود سطوح تماس بالا، انتقال حرارت را به‌طور بسیار مؤثر انجام می‌دهند. این ویژگی باعث می‌شود که مبدل‌های صفحه‌ای به‌ویژه در کاربردهایی که نیاز به انتقال حرارت بالا دارند، بسیار مناسب باشند.
قابلیت تنظیم و ارتقاء:یکی از ویژگی‌های منحصر به‌فرد مبدل‌های صفحه‌ای استیل، امکان تنظیم تعداد صفحات است. برای افزایش ظرفیت انتقال حرارت، می‌توان صفحات بیشتری به مبدل اضافه کرد و یا در صورت لزوم، صفحات را برای بهینه‌سازی عملکرد کاهش داد.
کمپکت و جمع‌وجور:مبدل‌های صفحه‌ای به‌طور قابل‌توجهی کوچکتر از مبدل‌های لوله‌ای هستند و فضای کمتری را اشغال می‌کنند. این ویژگی آن‌ها را برای کاربردهایی که فضای محدود دارند، مناسب می‌سازد.
جریان موازی و ضد موازی:مبدل‌های صفحه‌ای استیل می‌توانند در دو نوع جریان موازی و ضد موازی عمل کنند. این ویژگی به کاربر این امکان را می‌دهد که بر اساس نیاز خود، کارایی سیستم را تنظیم کند.
تمیزکاری آسان:ساختار صفحات و واشرهای مبدل‌های صفحه‌ای به‌گونه‌ای طراحی شده‌اند که شستشو و نگهداری آن‌ها ساده و سریع باشد. به‌خصوص در صنایع غذایی و دارویی که نیاز به تمیزکاری مداوم دارند، این ویژگی بسیار اهمیت دارد.
مقاومت بالا در برابر خوردگی:استفاده از استیل ضدزنگ در ساختار مبدل‌های صفحه‌ای، آن‌ها را در برابر خوردگی، اکسیداسیون و سایر آسیب‌های ناشی از محیط‌های صنعتی مقاوم می‌کند. این ویژگی به‌ویژه در صنایع شیمیایی و نفت و گاز اهمیت دارد.
شاید دوست داشته باشید درباره بوستر پمپ آتش نشانی و خرید بوستر پمپ بیشتر بدانید ، پس بر روی آن کلیک کنید.
کاربردهای مبدل صفحه‌ای استیل
صنایع غذایی و نوشیدنی:در صنایع غذایی و نوشیدنی، مبدل‌های صفحه‌ای استیل برای عملیات‌های گرمایشی و سرمایشی مورد استفاده قرار می‌گیرند. این دستگاه‌ها برای پاستوریزه کردن، فرایندهای تبادل حرارت و سرد کردن محصولات غذایی کاربرد دارند.
صنایع شیمیایی:در صنایع شیمیایی، مبدل‌های صفحه‌ای به‌طور گسترده برای انجام واکنش‌های شیمیایی که نیاز به کنترل دقیق دما دارند، مورد استفاده قرار می‌گیرند.
صنعت نفت و گاز:مبدل‌های صفحه‌ای استیل در صنایع نفت و گاز برای انتقال حرارت در فرآیندهای استخراج و تصفیه نفت، فرآوری گاز طبیعی و خنک‌سازی تجهیزات استفاده می‌شوند.
پتروشیمی:در صنعت پتروشیمی، این مبدل‌ها به‌طور معمول برای کنترل دما و انتقال حرارت در فرآیندهای تولید مواد شیمیایی استفاده می‌شوند.
تصفیه آب و فاضلاب:مبدل‌های صفحه‌ای در تصفیه‌خانه‌های آب برای عملیات خنک‌سازی و انتقال حرارت از سیالات مختلف به‌کار می‌روند.
تهویه مطبوع:در سیستم‌های تهویه مطبوع، مبدل‌های صفحه‌ای برای مبادله حرارت بین مایعات و گازها استفاده می‌شوند.
معایب مبدل صفحه‌ای استیل
محدودیت فشار کاری:مبدل‌های صفحه‌ای استیل معمولاً برای فشارهای بالا طراحی نمی‌شوند. بنابراین برای برخی از کاربردها که نیاز به فشار بالای سیال دارند، ممکن است مناسب نباشند.
نشت گسکت‌ها:گسکت‌ها ممکن است در گذر زمان خراب شوند یا دچار نشت شوند که باعث کاهش عملکرد مبدل می‌شود.
هزینه نصب و نگهداری:اگرچه هزینه‌های عملیاتی مبدل‌های صفحه‌ای پایین است، اما نصب و نگهداری اولیه آن‌ها می‌تواند نسبت به مبدل‌های لوله‌ای گران‌تر باشد.
شاید دوست داشته باشید درباره خرید چیلر و قیمت بوستر پمپ بیشتر بدانید ، پس بر روی آن کلیک کنید.
نتیجه‌گیری
مبدل صفحه‌ای استیل به دلیل ویژگی‌های خاص خود، یکی از کارآمدترین و مقرون‌به‌صرفه‌ترین انواع مبدل‌های حرارتی است که در بسیاری از صنایع مختلف استفاده می‌شود. این مبدل‌ها با طراحی فشرده، انتقال حرارت بالا، و امکان تنظیم ظرفیت، یکی از انتخاب‌های محبوب در بسیاری از فرآیندهای صنعتی هستند.
اگرچه این مبدل‌ها در برخی موارد نیاز به نگهداری دقیق و توجه به فشار کاری دارند، اما مزایای آن‌ها در افزایش کارایی و کاهش هزینه‌های عملیاتی، آن‌ها را به یکی از بهترین گزینه‌ها برای انتقال حرارت در صنعت تبدیل کرده است.
