اواپراتور و کندانسور چیست؟

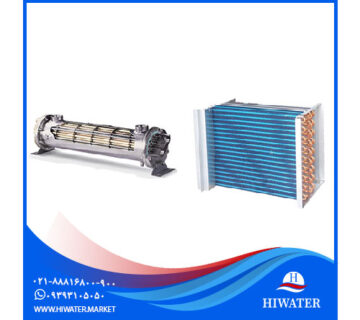

اواپراتور و کندانسور: اجزای اصلی سیستمهای سرمایشی و گرمایشی

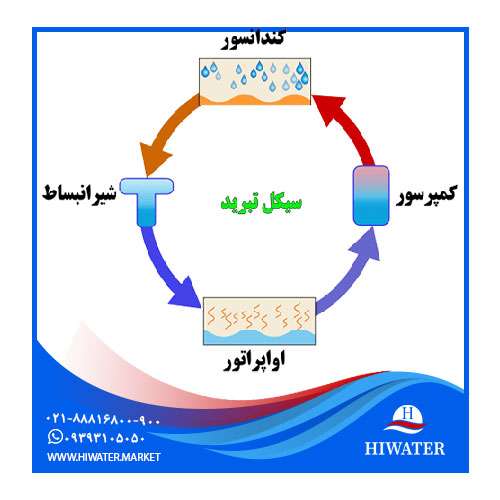

اواپراتور و کندانسور دو بخش حیاتی در سیستمهای تبرید، تهویه مطبوع و سرمایشی-گرمایشی (HVAC) هستند که با یکدیگر عمل انتقال حرارت را انجام میدهند. این دو قطعه در چرخه تبرید با استفاده از مبرد (Refrigerant)، انرژی گرمایی را از یک محیط به محیط دیگر منتقل میکنند. در ادامه به بررسی هر کدام با جزئیات پرداخته میشود:
اواپراتور (Evaporator)
تعریف و وظیفه:
اواپراتور بخشی از سیستم تبرید است که وظیفه جذب گرما از محیط اطراف را بر عهده دارد. در این بخش، مبرد به حالت مایع وارد شده و پس از جذب گرما، به حالت گاز درمیآید.
انواع اواپراتورها:
اواپراتور هوایی:
گرما را از هوا جذب میکند.
دارای فنهایی برای توزیع هوای سرد است.
کاربرد: یخچالها، کولرهای گازی، چیلرها.
شاید دوست داشته باشید درباره قیمت چیلر و بهترین تولیدکنندگان چیلر در ایران و جهان بیشتر بدانید ، پس بر روی آن کلیک کنید.
اواپراتور آبی:
گرما را از آب یا مایعات دیگر جذب میکند.
کاربرد: سیستمهای سرمایش صنعتی، برجهای خنککننده.
اجزای اصلی اواپراتور:
لولههای تبادل حرارت (Heat Exchange Tubes):
معمولاً از جنس مس یا آلومینیوم.
برای انتقال حرارت بین مبرد و محیط.
فن (در اواپراتور هوایی):
به گردش هوا کمک میکند.
سطح فیندار (Finned Surface):
افزایش سطح تبادل حرارت.
عملکرد اواپراتور:
مبرد مایع با فشار پایین وارد اواپراتور میشود.
گرمای محیط را جذب کرده و تبخیر میشود.
مبرد گازی به کمپرسور منتقل میشود.
کاربردها:
یخچالها و فریزرها.
کولرهای گازی و چیلرها.
سیستمهای تهویه مطبوع.
کندانسور (Condenser)
تعریف و وظیفه:
کندانسور بخشی از سیستم تبرید است که وظیفه دفع گرمای جذبشده توسط مبرد به محیط بیرونی را دارد. در این بخش، مبرد که به حالت گاز داغ وارد میشود، حرارت خود را از دست داده و به حالت مایع تبدیل میشود.
انواع کندانسورها:
کندانسور هوایی:
گرما را به هوا منتقل میکند.
دارای فن برای تسریع در دفع گرما.
کاربرد: کولرهای گازی، سیستمهای کوچک.
کندانسور آبی:
گرما را به آب منتقل میکند.
معمولاً با برج خنککننده کار میکند.
کاربرد: سیستمهای تبرید بزرگ، نیروگاهها.
کندانسور تبخیری:
ترکیبی از آب و هوا برای دفع گرما استفاده میشود.
کاربرد: سیستمهای صنعتی.
اجزای اصلی کندانسور:
لولههای تبادل حرارت:
معمولاً از جنس مس یا آلومینیوم برای انتقال گرما.
فن (در کندانسور هوایی):
به تسریع دفع گرما کمک میکند.
سطح فیندار:
افزایش سطح برای بهبود انتقال حرارت.
عملکرد کندانسور:
مبرد داغ از کمپرسور وارد کندانسور میشود.
گرمای خود را از دست داده و نیز به مایع تبدیل میشود.
مبرد مایع به سمت اواپراتور بازمیگردد.
کاربردها:
سیستمهای تهویه مطبوع.
یخچالهای صنعتی و خانگی.
سردخانهها.
تفاوتهای کلیدی اواپراتور و کندانسور
ویژگی | کندانسور | اواپراتور |
وظیفه اصلی | دفع گرما | جذب گرما |
وضعیت مبرد | تقطیر (گاز به مایع) | تبخیر (مایع به گاز) |
دما | افزایش دما | کاهش دما |
محیط کاری | محیط بیرونی سیستم | فضای داخلی سیستم |
نوع تبادل حرارت | گرما را به محیط دفع میکند | گرمای محیط را جذب میکند |
عوامل مؤثر بر عملکرد اواپراتور و کندانسور
نوع و کیفیت مبرد:
استفاده از مبردهای با خواص حرارتی مناسب (مانند R134a یا R410a).
طراحی فینها و لولهها:
افزایش سطح تبادل حرارت با طراحی مناسب.
حجم جریان هوا یا آب:
جریان مناسب هوا (در کندانسور یا اواپراتور هوایی) یا آب (در انواع آبی) نقش مهمی در کارایی دارد.
دمای محیط:
دمای محیط اطراف کندانسور تأثیر مستقیمی بر کارایی کل سیستم دارد.
نگهداری و تمیزی:
وجود گردوغبار یا رسوب در فینها میتواند عملکرد را کاهش دهد.
شاید دوست داشته باشید درباره هزینه بوستر پمپ و قیمت چیلر آب خنک بیشتر بدانید ، پس بر روی آن کلیک کنید.
کاربردهای ترکیبی اواپراتور و کندانسور
اواپراتور و کندانسور معمولاً در سیستمهای زیر استفاده میشوند:
چیلرها: اواپراتور برای سرمایش آب و کندانسور برای دفع گرمای سیستم.
پکیجهای سرمایشی و گرمایشی: استفاده در تأمین سرمایش یا گرمایش محیط.
سردخانهها: حفظ دمای پایین برای نگهداری مواد غذایی یا صنعتی.
یخچالهای خانگی: انتقال حرارت از داخل یخچال به محیط بیرونی.
